eWSN智能警务管控系统

您的当前位置: 首 页 >> 解决方案 >> eWSN智能警务管控系统

eWSN智能警务管控系统

一、系统背景

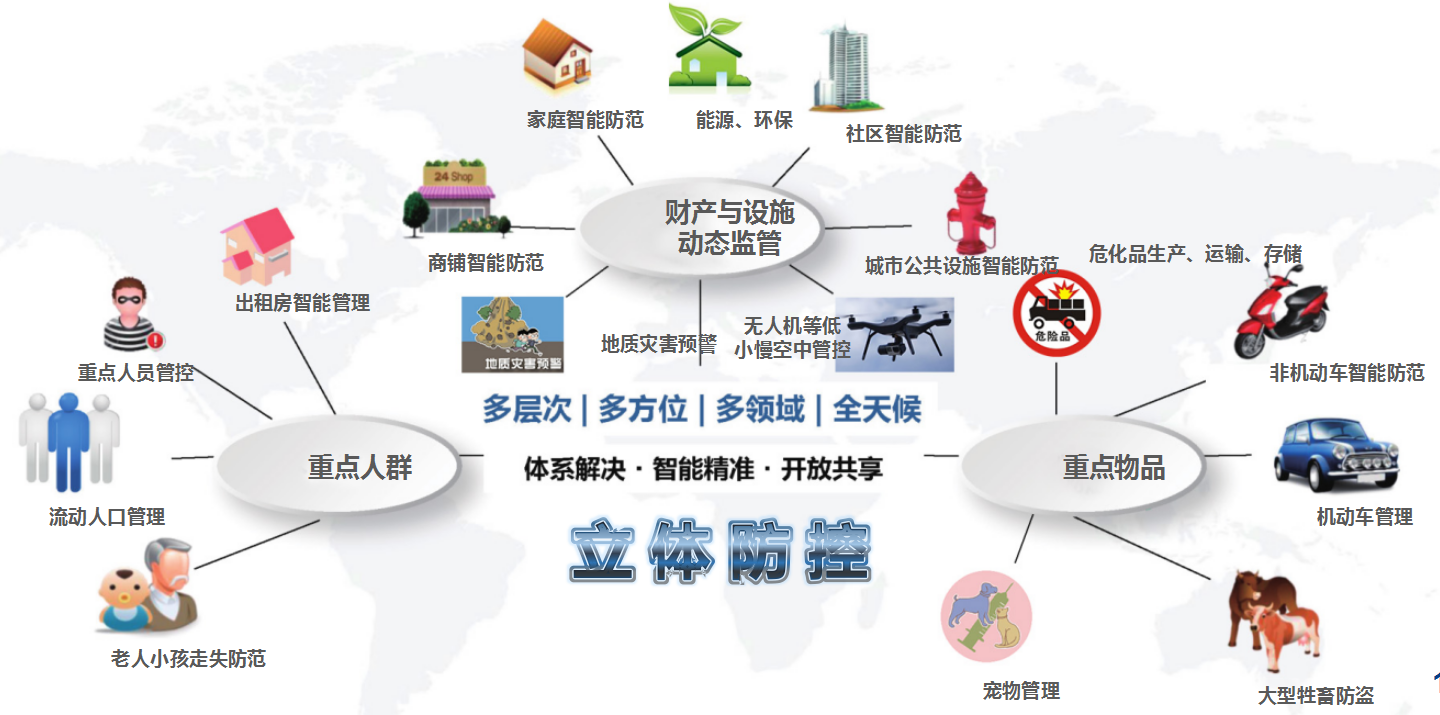

        2016年,山东省公安厅提请省委省政府下发了《关于创新立体化社会治安防控体系建设的意见》、《山东省立体化社会治安防控体系建设三年规划》,明确了“五位一体”立体化社会治安防控体系建设的方向和目标。全省各级公安机关立足于“立体化、一体化”谋篇布局,全力织密织细社会治安防控网络。

       北京市人民政府法制办公室2017年7月28日发布《北京市非机动车管理规定(草案)》,面向社会征求意见。《(草案)》明确,对“超标”上路、“假牌假证”等违法乱象将通过立法途径予以规范治理。同时明确电动自行车、残疾人机动轮椅车和市政府规定的其他非机动车须经登记上牌后方可上路行驶。

       为加强城市管理,加强对电动自行车的管控力度,积极响应公安部“社会治安立体安防体系建设”计划部署,通过“科技强警”工作的经验积累,结合“互联网新思维”方式,认真研究探索新形势下社会治安立体安防体系建设的解决方案。华网智能通过一年多的学习调研,基于物联网技术、“平安城市”、“天网工程”,结合社会实际情况,开发出电动自行车安防系统——“eWSN智能警务管控系统-车卫士”,并计划以此为契机,延伸拓展社区民警巡更、公务车管理系统、危化品智能安防、老人儿童和智障人群智能保护等社会治安立体安防体系。


二、系统介绍

      “eWSN智能警务管控系统”主要由云平台、多功能基站、智能终端、运营平台四部分组成。

1) 1.1平台架构设计

      “eWSN智能警务管控系统”电动自行车终端通过覆盖全城的WSN上传数据包,由808Server处理数据并存储在MongoDB中,业务应用通过调用WebServer完成业务功能,同时创建Web Api供Web端和APP端调用。本系统数据库服务器支持海量数据快速查询、检索。读、写性能相当高,满足用户基于海量数据查询的需求。网关服务器架构处理高并发性能优异。本系统适用于大数据量并发查询,支持海量设备同时在线的需求。

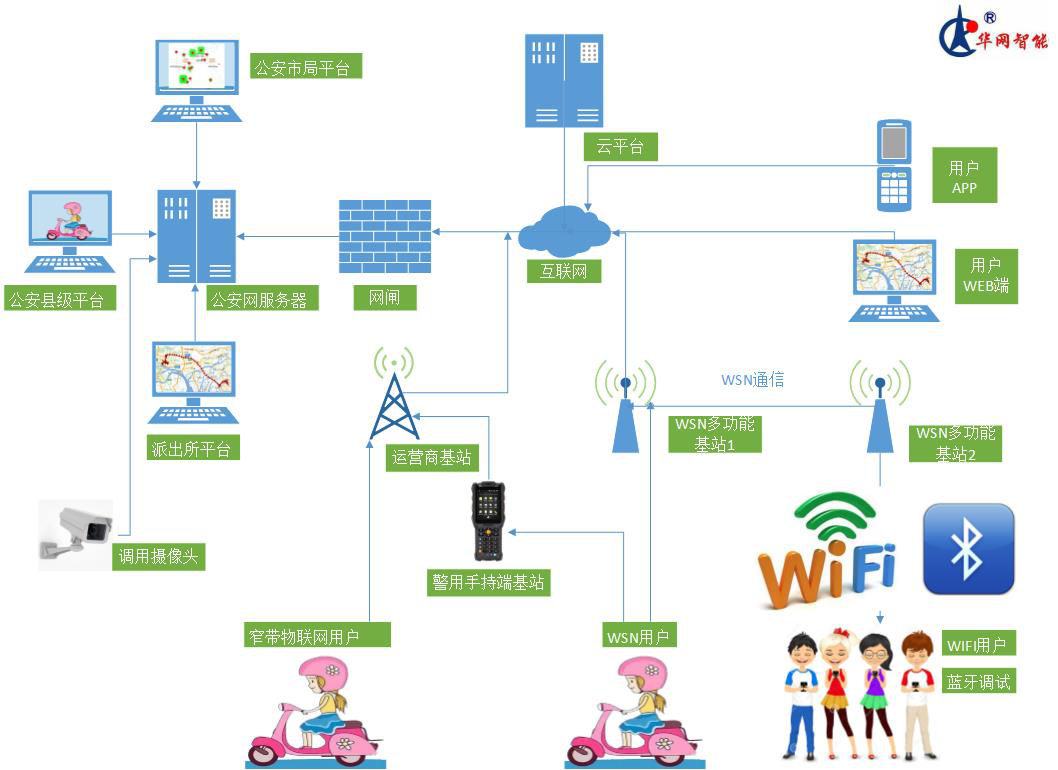

      “平安城市”电动自行车智能安防系统平台架构设计,如下图所示:




 东营市电动自行车安防系统架构设计

2) 1.2 大数据云平台主要功能及特色

       华网智能云平台主要功能是运行业务处理系统,该系统主要实现以下功能:用户信息分级管理、牌照管理、电子地图和轨迹、报警和挂失管理等。

1.2.1主要功能

用户信息分级管理

       通过对公安平台权限管理,方便民警操作,并提升了用户信息安全。并为市局平台提供详尽的数据统计分析,GIS地图接入等。

牌照管理

       系统将电动自行车登记表格进行电子化,完全满足电动自行车车辆管理所需要的信息。同时系统支持通过阅读二代身份证信息,自动匹配录入,并可扫描证件和摄像头抓拍信息导入等进行登记,降低中心值班人员资料录入的工作量。

       通过录入车牌信息,驾驶员信息,手机电话,家庭住址,车辆信息,智能终端卡号信息,完成了对辖区电动自行车辆信息的汇总,为后期对电动自行车辆的有效管理,提供了海量信息支持。

电子地图和轨迹

       当车辆出围栏告警发生后,系统自动通过APP推送或短信方式通知车辆预留的手机号码,同时电动自行车用户登陆系统的云平台或手机APP后,可以在电子地图中实时显示告警位置,查看车辆行驶轨迹,车辆历史轨迹。并可通过一键报警功能,将报警车辆发送给云平台端的辖区民警。民警经过电话确认报警后,通过在电子地图上调用现场视频,可快速了解警情,迅速锁定车辆位置,有的放矢,通过指挥巡警设卡,可快速找回报警车辆,极大节省警力资源,提高出警效率。

报警和挂失管理

       首先通过APP或电脑端云平台挂失,并在半小时内电话确认报警信息。当电动自行车辆挂失成功后,挂失车辆经过道路路口,小区卡口后,会立即与多功能基站通信,辖区民警将会立即收到云平台推送的电动自行车辆的报警信息,迅速锁定车辆位置。

车牌与智能终端匹配管理系统

       民警执勤时,如果发现可疑车辆,通过警用手持端扫描电动自行车,多功能基站获取的ID 号与系统产生的车牌信息进行比对。如果与电动自行车注册信息不一致,则是嫌疑车辆。

1.2.2主要特色

云平台系统支持的基站容量可达5000个,人员、车辆容量可达300万人,可满足未来对电动自行车辆以外的其它重点人员、危化品、贵重物品的管控拓展,提高平台的综合效益。此外平台支持窄带物联网NB-IOT的接入,可实现对公务车、网约车、特殊人群(失智老人、小孩、管制等人员)等重点人员、贵重物资的实时定位、监管。

强大的系统兼容性:能与本地的“天网工程”系统平台实现无缝对接。云平台可以调用“平安城市”、“天网工程”中的街道摄像头以及重点道路卡口,小区卡口等监控系统,为公安机关提供高效快速的服务。

建设有储存数据备用服务器,保证系统平台的安全及稳定性。数据备用服务器可以使系统具有双保险。

网络防火墙系统保证公安网络分级管理系统与公用网络充分隔离,保证车主信息安全的同时,方便车主通过APP或WEB端对车辆的管理。

民警可通过辖区公安分级管理平台发送便民信息。此外还可以根据东营市公安局是实际情况对APP进行定制。

预留大量的平台接口和后期建设的各种平台进行对接,最终实现“三位一体”治安安防系统。以“平安城市”智能安防系统作为一个切入点,在建设过程中会预留大量平台接口,以备后续实现“三位一体”治安安防系统。

系统采用云数据平台,支持不同的业务终端同时工作,不同职能部门分配不同权限(街道办工作站、派出所工作站、租赁办工作站、业务手机工作站等)通过民警的工作站了解辖区自行车相关信息。

强大的城际WIFI覆盖能力,通过多功能基站可对城市的每个节点路口进行WIFI深度覆盖,为智慧城市建设以及后期其它应用拓展提供了强有力的网络支撑。

3) 运营平台介绍

      “eWSN智能警务管控系统”运营平台,提供东营本地用户对终端上牌、安装维护、平台使用、后期缴费、保险咨询等服务。本运营平台依托华网智能科技股份有限公司为东营市公安局和用户提供实时技术支持和数据服务。

4) 基站介绍

       华网智能专门针对物联网和智慧城市等感知应用而专门开发的户外专用的智能终端信号接收设备,它可以不断接收被监控目标携带的智能终端发射出来的数据。采用2.4G /433M双频智能终端远距离读卡模式,具有读卡距离远,识别准确率高,大数据接收防冲突能力强,户外防尘防水防晒,安装和使用简单等多重优势。通信方面采用强劲的32位ARM处理器,带有4G、WIFI、蓝牙、WSN自组网通信等通信功能。

◆主要组成部分有:微控制处理单元MCU、智能终端射频部分、蓝牙4.1BLE射频模块、WSN通信模块部分、4G模块、WIFI模块。

◆主要组成部分有:微控制处理单元MCU、智能终端射频部分、蓝牙4.1BLE射频模块、WSN通信模块部分、4G模块、WSN模块。

◆微控制处理单元MCU:采用STM32F3系列32位ARM高性能芯片,芯片集成定时器,CAN,ADC,SPI,I2C,USB,UART,等多种功能。实现模块数据通信、数据计算处理、各模块工作逻辑控制等。

◆同时可识别200张卡。

◆识别距离:400米/2.4G(定向天线半径)。

◆通过4G、RJ45网口直接与服务器通讯。

◆WSN自组网(后续设备添加),当基站4G模块出现异常后通过WSN模块与附近基站连接与服务器通信;也可通过读取附近WSN电子标签,实时上传WSN电子标签位置信息。

◆蓝牙4.1BLE射频模块:可以实现手机APP端对多功能的直接连接,距离可达50m。任何安装APP的手机开启蓝牙后,都可以与有效范围内的基站通信。目前主要针对运维人员进行基站调试,配合运维手机APP,运维人员只需要在距离多功能基站几十米处便可调整部署。

◆WSN通信模块:WSN技术支持自组网通信功能,支持树形拓扑,网状拓扑结构,某个节点故障不会影响其它基站的正常通信,极大提高了系统基站通信的可靠性。


5) 1.5  智能终端

1.5.1警用智能手持终端

      警用智能手持终端方便民警巡逻执勤,当发现可疑车辆,随时进行车牌与智能终端信息比对,提高执法效率。

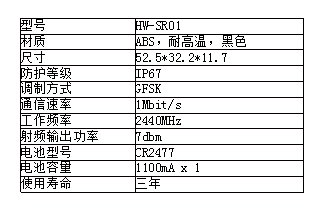

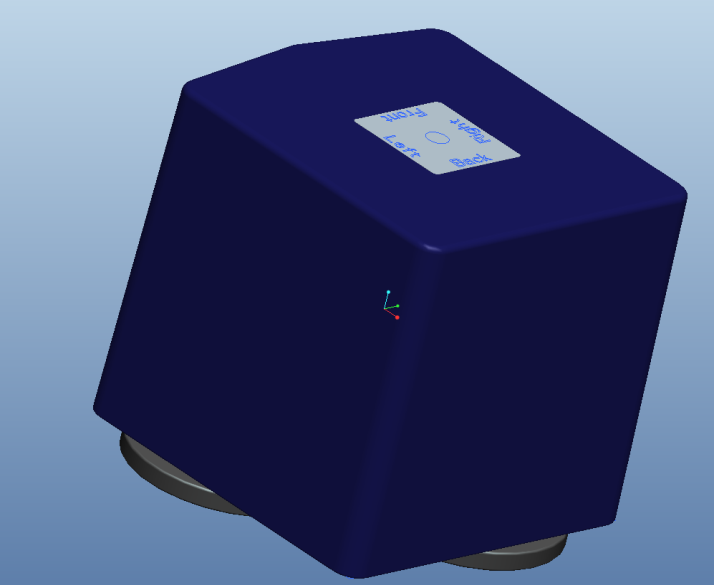

1.5.2车载智能终端


1.5.3 警用车载终端

◆采用吸顶式天线,支持蓝牙4.1,巡警在巡逻过程中若发现“黑车”可及时推送信息到所匹配警用手持机。

◆采用车载12V电源供电,全向天线,范围最大可达400米能迅速扫描区域,实现基站的流动巡查,迅速锁定“黑车区域”,再配合警用手持端定向巡查即可具体定位“黑车”。

◆识别移动速度可达180Km/h;

◆采用专有的加密算法与认证机制。

◆采用蓝牙BLE4.1连接警用智能手持终端,一机多用,更加方便实用。

◆采用超声波密封,经久耐用,防护等级达到IP65。


三、扩展应用

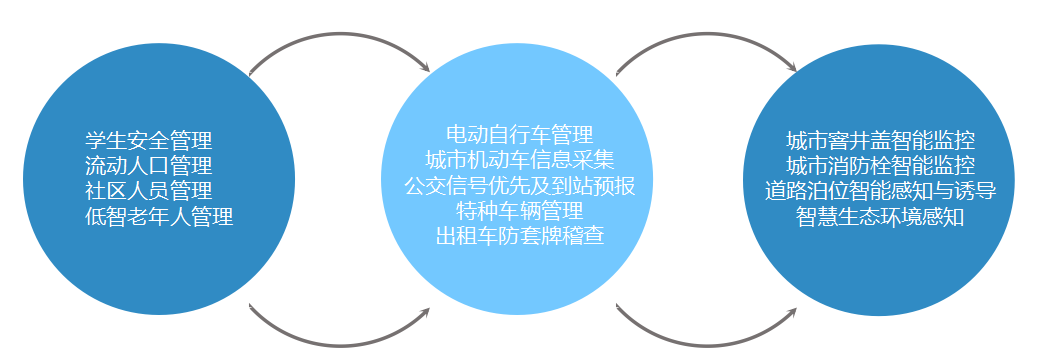

       通过eWSN智能警务管控系统的建设,感知基站在城区范围内形成了一张“物联感知网”。有了这张网,只要将智能终端赋予需要管理的对象,就可以实现对象的位置、身份、状态的全城域管理,各种智能管理应用也应运而生。大多数城市都将物联网电动车管理系统作为智慧城市建设的入口之一,在解决当地民生问题的同时,也将物联网平台部署实施,为今后扩展和延伸智慧城市应用打下基础。

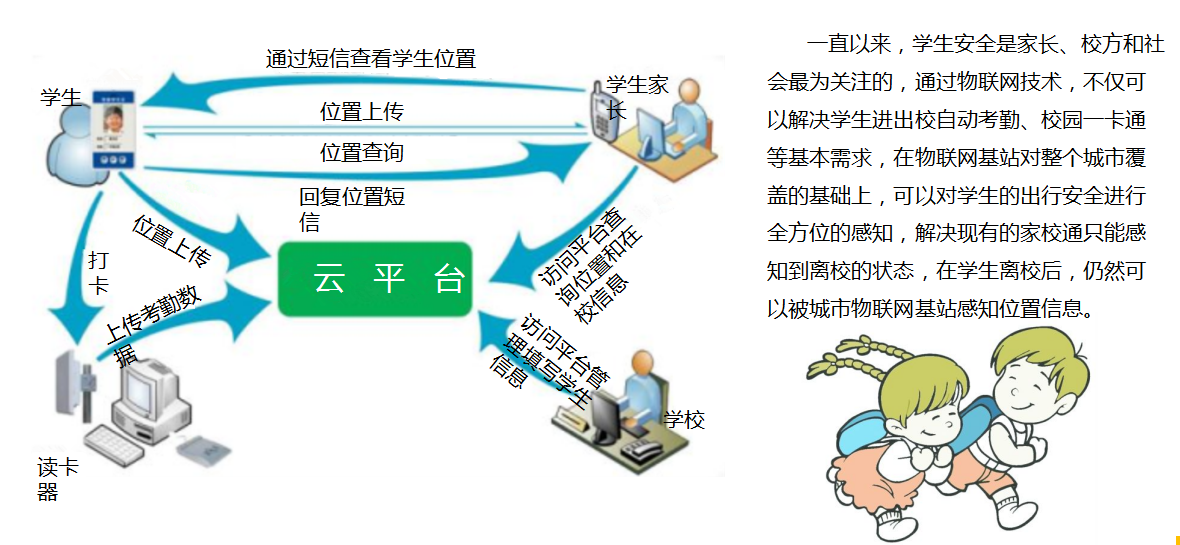

1、学生安全出行管理


2、关键人员管控

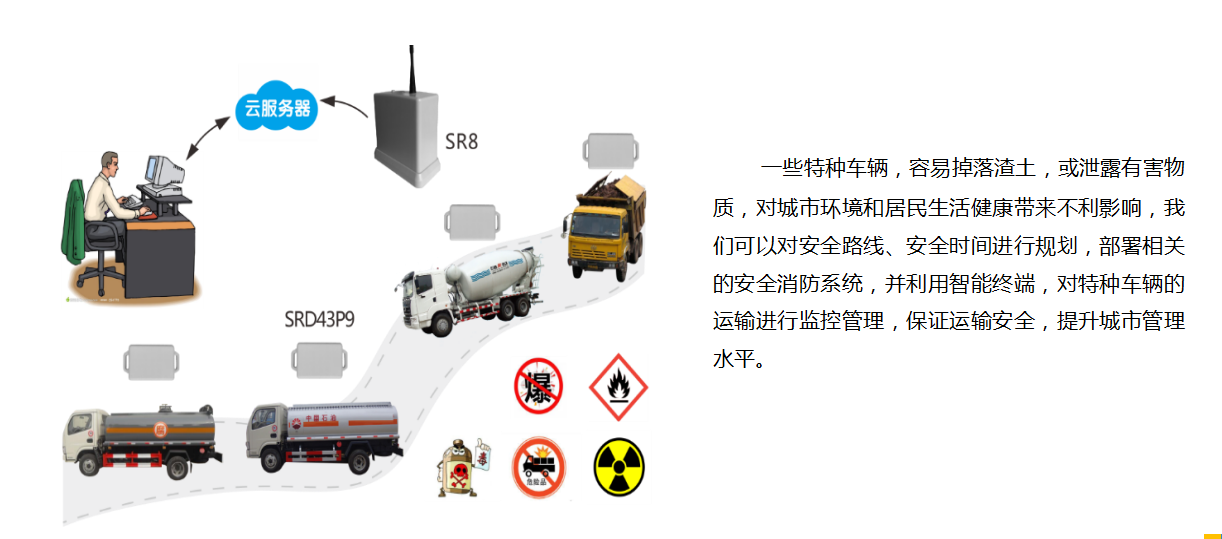

3、特种车辆管控

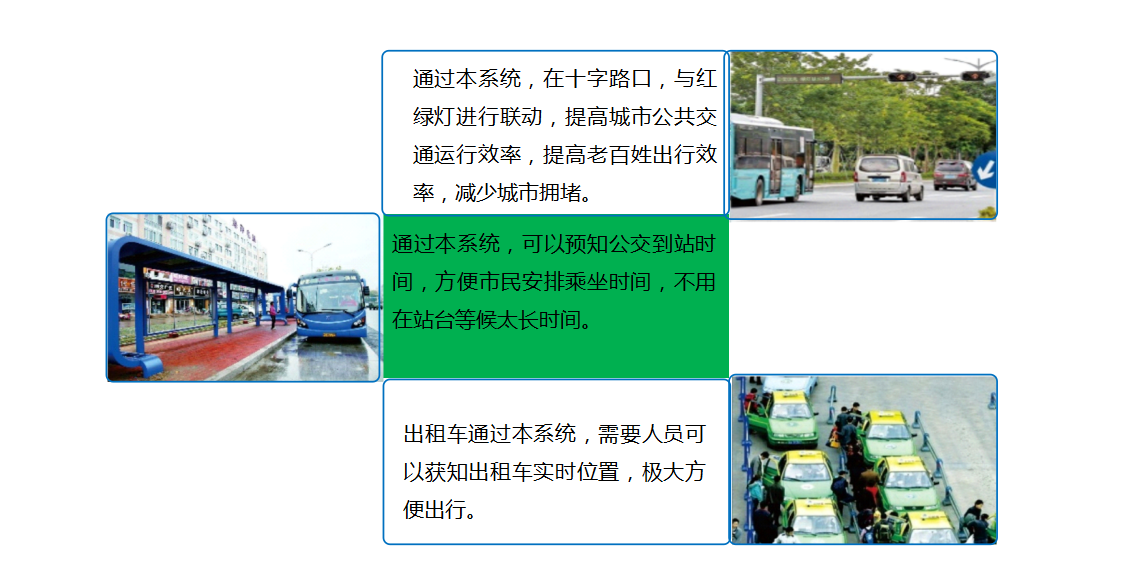

 4、公共交通车辆联动综合管理



5、巡逻巡检签到管理

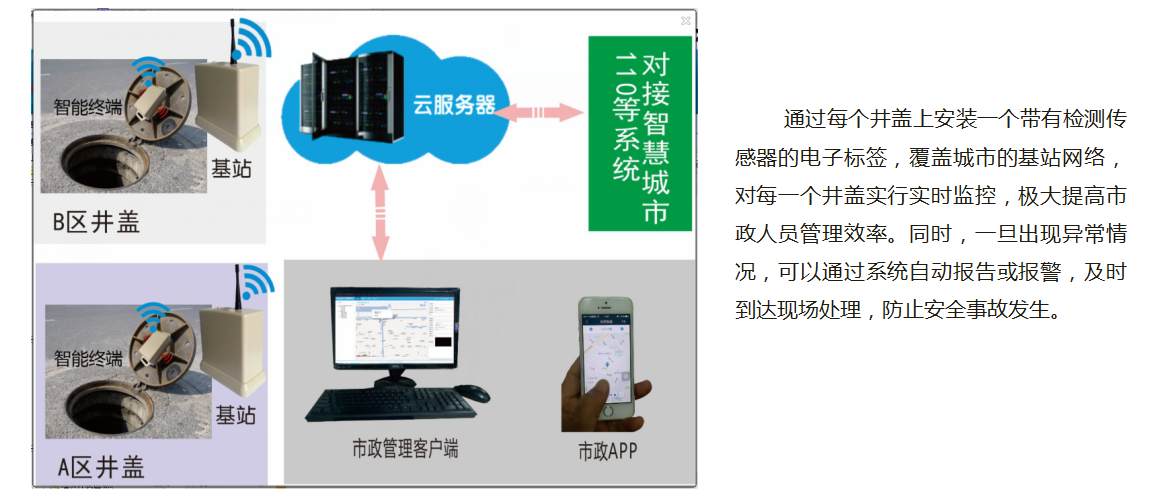

6、城市井盖管理系统

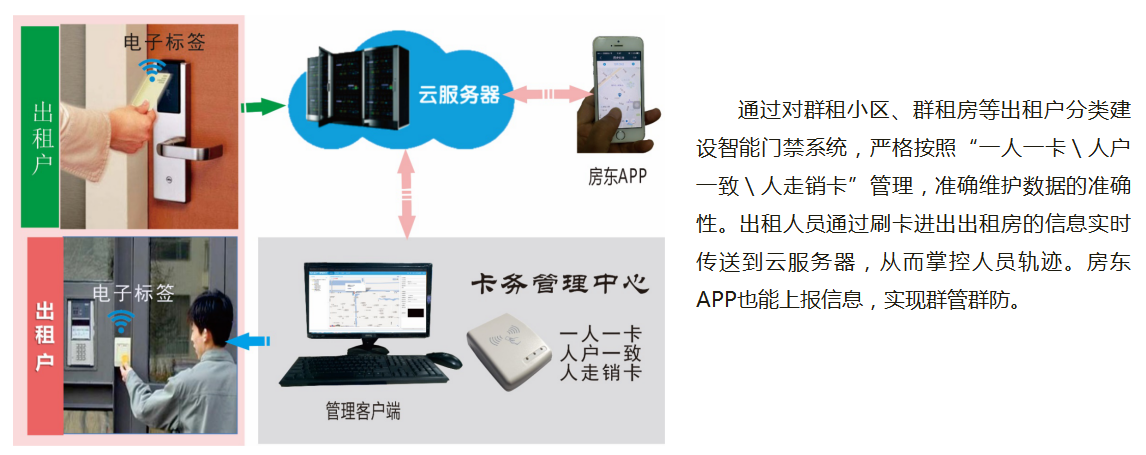

7、出租房管理系统




8、城市养犬管理
