无人机预警追踪反制一体化系统

您的当前位置: 首 页 >> 解决方案 >> 无人机预警追踪反制一体化系统

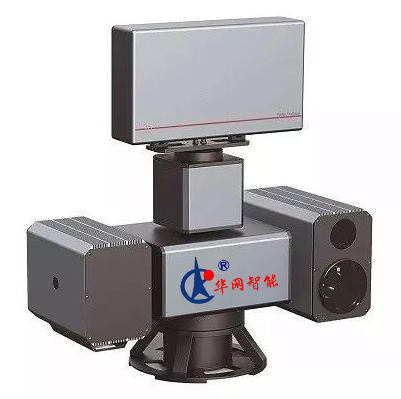

HW—YF20A型无人机预警追踪反制一体化系统


概述:

本产品系统是集成了雷达搜索、光电确认、电磁干扰三大功能的无人机反制系统。该系统综合利用电磁波、可见光、红外等多种措施,形成对无人机远距离探测、中距离确认、近距离反制的多模式、多功能的一体化无人机压制措施,由雷达自动搜索发现目标,光电设备根据目标坐标自动追踪和识别(具有多目标监测),确认目标后提示操控人员采取相应措施:电磁波干扰无人机遥控频段、迫降、驱离无人机。

系统功能描述:

1)雷达是一种具有高机动性的两维机械扫描三坐标无人机监视雷达,它主要用于为各类用户提供对无人机等低空飞行器的监视功能。雷达设备具有探测低空运动目标的功能,利用飞行目标的电磁波反射特性,在去除地面反射杂波等影响后,通过对目标反射的电磁波信号进行处理,得到目标的精确距离、方位、速度、反射强度等信息,及跟踪目标的航行轨迹。

●雷达对无人机测量功能:包括无人机目标位置、速度、航向等测量数据;

 雷达辐射角设定功能:通过软件设置,控制雷达在任意角度区间停止发射功率,可以有效保护辐射敏感区域;

雷达远程控制功能:雷达和空调设备在指挥中心软件上远程开关控制的功能;

雷达自动报警软件根据判决条件进行初步报警级别的判别,并将有关信息数据传送至平台监控中心,进行综合集成处理;

软件功能:包括无人机目标测量参数的显示;各雷达站的系统状态显示;电子地图显示;电子地图背景下无人机飞行轨迹显示;对各雷达站的控制;对监视区域的目标进行分类报警;对监视区域外的目标进行手动跟踪;目标报告历史回放;雷达站系统状态的历史查看;设置防区;用户管理、个性用户等设置;

信息存储功能:包括原始视频、目标报告、特征视频、雷达站状态等雷达站信息的存储;指挥中心设备状态信息的存储;用户、地图、区域、参数设置、报警条件、气象等配置信息的存储;提供信息的查询与回放接口;提供雷达站信息的存储策略,按照用户需要对雷达站信息(原始视频、目标报告、特征视频等)进行选择性存储;其他如气象、通讯录等相关信息的记录。

2)光电侦测系统可与雷达侦测系统联动,利用雷达侦测系统的水平方位和俯仰引导,发现预警的异常目标进行识别确认和跟踪。搭载可见光和红外热像仪等光学传感器,可以全天候检测与跟踪;

3)干扰器系统与光电侦测系统联动,在光电系统的确认无人机目标后发射电磁波干扰无人机遥控频段、迫降、驱离无人机。

技术参数:

雷达系统

参数名称

参数值

雷达波段

KU波段

探测距离

R≥3km(在通视条件下,典型目标,无人机RCS=0.01m2

探测范围

方位:360°

俯仰:-10°30°

多目标能力

搜索目标数:500

跟踪并记录目标数:100

方位分辨力 :≤2.5°

俯仰分辨力:≤10°

距离分辨力:≤15m

精度

方位:≤0.5°;

距离:≤7.5m

俯仰1°

自检能力

实时系统工作状态监控

对外数据接口

网络接口

雷达天线尺寸

≤600mm

光电系统

参数名称

参数值

工作时段

全天24 小时

工作方式

可见光、热成像

高清镜头

焦距15.6500mm连续变焦;FF3.9F16;视场角0.3°~33°;自动光圈、自动聚焦

热成像镜头

焦距150mm,分辨率640*480/17um

图像像素

500万像素

探测距离

可见光2km,红外成像1km

伺服平台

自动跟踪锁定目标

稳定精度

0.025°

搜索水平范围

连续360°

搜索俯仰范围

-20°~90°

俯仰最大角速度

30°/s

水平最大角速度

60°/s

俯仰最大角加速度

30°/s

水平最大角加速度

60°/s

干扰器系统

参数名称

参数值

管控频率范围

902~930MHz                  (频段Ⅰ)

2.4002.483GHz               (频段)

5.7255.850GHz               (频段)

1.5591.620GHz               (频段)

发射功率

43dBm(20W)              (频段Ⅰ)

45dBm32W               (频段Ⅱ)

40dBm10W                (频段Ⅲ)

43dBm20W               (频段Ⅳ)

波束宽度

水平面120° 垂直面100° (频段 Ⅲ Ⅱ)

水平面150° 垂直面120° (频段 Ⅰ Ⅳ)

管控信号样式

FHSS(跳频)/DSSS(直接序列扩频)

管控距离

3公里

其他参数

参数名称

参数值

跟踪目标速度

2-50m/s   数据率6

存储温度

-50°C~+65°C

工作温度

-20°C~+60°C

工作湿度

95%±3%(30°C,不结露)

抗风能力

<100节(固定站,有雷达罩时)

盲区

视频盲区02米,雷达盲区0200

供电方式

AC100240V/5060Hz

电源功耗

最大380W

工作时间

连续

体积

整机904mm×498mm×992mm

重量

整机100kg

防护等级

IP67

数据接口

RJ45网络接口

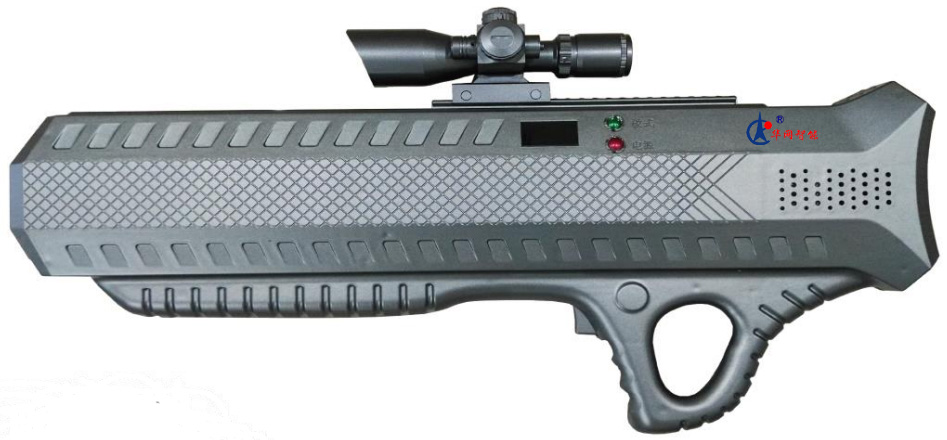

HW—YF20B型手持无人机干扰器








产品概述:

HW—YF20B型无人机拦截系统是由山东华网智能科技科技有限公司联合上海、北京等权威机构自主研发的一套远距离无人机拦截设备,本系统可切断无人机的 GPS/北斗定位信号和控制及图传信号,使无人机自动降落或强制返航。本系统具有远距离拦截、操作简便、携带方便等特点,适用于监狱、看守所、戒毒所、考场、保密机构等各类安保领域。

 产品特点:

█ 拦截机型全面

HW—YF20B无人机拦截系统内置 GPS、北斗、2.4G、5.8G 频段拦截模块,可覆盖几乎所有型号无人机。所有进入本机型覆盖范围内的无人机均无法获取卫星定位信息,同时无人机与地面控制器之间的控制信号和图像传输信号均被切断,迫使无人机降落。

超远距离拦截

HW—YF20B无人机拦截系统使用高功率 LDMOS 器件,配合频率校正、快速扫频技术,极大的提供了设备拦截效果,实测拦截距离可达到1500米,拦截效果行业领先。

效率高、可连续工作

本设备通过需要高效 LDMOS 器件、配合射频工程师深度优化,极大提升了设备工作效率。采用大功率压铸铝散热壳体,保证设备可稳定运行。可连续使用超过90分钟。

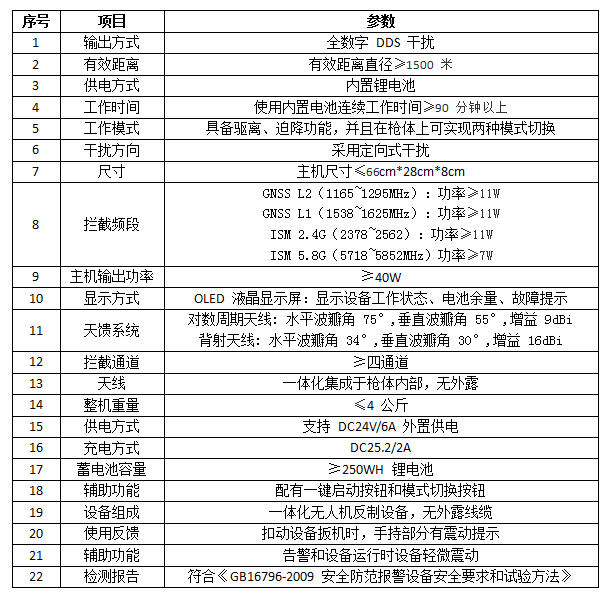

产品规格:
